 概述： |
LS-A系列浮球液位開關適用于工業生產過程中敞開或承壓容器內的液位控制。其特點如下：
獨特設計、結構合理堅固耐用，特別適用于易沾附液體；
開關的性能優良而開關部分完全與介質隔離，通過磁耦合帶動開 關動作，因此使用壽命長；
所有接液部分均由不銹鋼制作，具有高度耐腐蝕性能；
具有防水防潮裝置；
能夠使用于壓力容器及高溫容器，并根據用戶的要求的需要可制 作最高壓力40MPa及溫度+300℃的儀表；
觸點開關都采用進口件，性能可靠。但該儀表不適用于容易結晶 及不銹鋼有腐蝕作用的介質。
|
結構原理： |
LS-A浮球液位開關是以浮球為感應元件，浮球隨著液位升、降到液位控制點時，浮球連桿上磁塊帶動開關發生開或閉，發出報警信號.法蘭把液體和開關隔開開關借助磁鋼耦合傳達，因此可用在危險場所。
|
技術參數： |
|
序號 |
內 容 |
LS-A-80 |
LS-A-40 |
|
1 |
介質密度 |
≥0.45g/cm3 |
≥0.6g/cm3 |
|
2 |
介質粘度 |
0.3Pa,S以下 |
0.3Pa,S以下 |
|
3 |
工作溫度 |
-20℃~120℃ |
-20℃~120℃ |
|
4 |
工作壓力 |
3.0MPa |
3.0MPa |
|
5 |
防護等級 |
IP65 |
IP65 |
|
6 |
防爆等級 |
Ex dⅡBT4 |
Ex dⅡBT4 |
|
7 |
電氣接口 |
M20×1.5 |
M20×1.5 |
|
8 |
開關類型 |
微動開關 |
微動開關 |
|
9 |
最大接 點容量 |
AC250/125V 5A |
AC250/125V 5A |
|
10 |
動作方式 |
上限或下限報警 |
上限或下限報警 |
|
11 |
連接形式 |
法蘭DN80 |
法蘭DN40 |
|
12 |
法蘭標準 |
JB82-94凸面法蘭 PN4.0 |
|
|
13 |
容器接管長度 |
任意 |
120mm以下 |
1、根據用戶要求可設計耐高溫300℃浮球液位開關及耐高壓浮球液位開關3.0～6.4MPa；
2、通過使用特制的浮球， 最高使用壓力可達40MPa的浮球液位開關液可以制造。
|
外部配線： |
開關按上圖接線，浮球到設定位置時，3與2為閉路，1與3為開路。
|

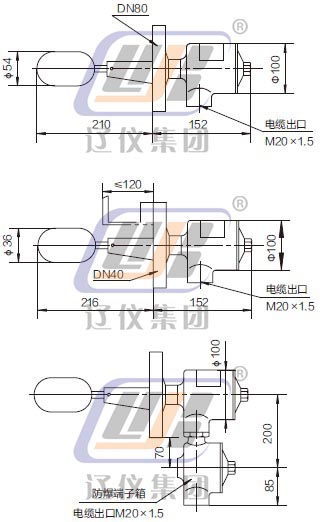

外形尺寸圖： |
